顯示屏用配電箱、配電柜的選擇（參考）
1、功率的選擇
配電箱功率可根據實際需求訂制，標準有10KW、20KW、40KW、60KW、100KW、120KW、150KW、160KW、180KW、200KW、250KW、300KW 等
2、輸出路數選擇
正常情況，用戶從配電箱接到屏體的電纜是3*2.5mm²，單路輸出電流可達16A，單路輸出功率3.5KW。
10KW配電箱，輸出3路
20KW配電箱，輸出6路
30KW配電箱，輸出9路
40KW配電箱，輸出12路
60KW配電箱，輸出18路
80KW配電箱，輸出24路
100KW配電箱，輸出30路，等等依次類推。
當然要考慮空調、風機、照明的輸出接線問題時，加輸出路數
3、控制方式的選擇（參考）
控制方式有：TIME時控控制、CARD多功能卡控制、PLC控制、APP/e云控制等，選擇哪一種控制方式呢？
時控(TIME)控制(第1代）：最為普通，質優價廉，每天可設定4個以上啟動、關閉時間段。周1到周日時間段可以不同，不足之處是重新改變時間，人要進入屏體操作。適合小的室內顯示屏
時控（TIME）控制（第2代）：除了具有第1代特點以外，主要加了無線（WIFI）控制功能、語音（VOICE）控制功能、煙霧+糊味+火光（SENSOR3）保護功能
多功能卡（CARD）控制：可遠程啟動、關閉顯示屏，有溫度、濕度、亮度提示。聯控、多控不方便。適合普通顯示屏
PLC全智能控制(第1代）：對屏體的控制較為全面，可以單控、多級聯控。可以遠程的手動+時控+自動控制，時時監控屏體用電情況、顯示屏體溫度+濕度、電流+電壓情況，可以實現中控控制，有7重用電保護功能，可以液晶觸摸控制。適合小間距顯示屏、大型顯示屏
PLC全智能控制(第2代）：除了具有第1代特點以外，主要加了過載（LOAD）保護功能、語音（VOICE）控制功能、煙霧+糊味+火光（SENSOR3）保護功能，可以大規模聯控控制
云控制（APP/e）(第1代）：可以實現互聯網控制，可以實現局域網控，可以實現4G網絡控制。手機可以同時控制多臺電柜，電腦同時控制不同地域、不同城市電柜
云控制（CLOUD）(第2代）：除了具有第1代特點以外，可以記錄、查詢不同電柜運行情況，包括人員操作記錄、報警記錄、運行電參數記錄，參數可以長久儲存云端，隨時打印?？梢匀坎煌赜螂姽衤?lián)動控制、加密控制，預報價一些潛在隱患，同時發到手機端
4、室內屏、戶外屏選擇配電箱的區別
戶外屏，一般安裝在樓頂、公園、公路、野外，距離控制室有一定的距離，所以建議選擇多功能卡控制、PLC控制或APP/e云控制防式
戶外屏考慮防雷保護、溫度保護、煙霧保護、脫扣保護，電腦端報警等
室內屏，可以選擇定時控制，PLC控制，簡單安全。在學校、游泳館、人流量大的地方可以使用
室內屏考慮漏電保護、溫度保護、煙霧保護，電腦端報警等
5、是否選擇空調自動啟動器、溫度傳感器、煙霧報警器、全數字顯示表等，要根據實際而定
想節能，最好選用空調自動啟動器，送電后空調才工作
想控制屏體內溫度，最好選溫度傳感器，溫度達到設定值時，屏體內才開始降溫
想安全，最好選用煙霧傳感器、糊味傳感器可以及時切斷屏體供電，防止事態擴大
想清楚顯示屏用電情況，選全數字顯示表，晚上也一目了然，也可以遠程電腦端讀取
6、是否安裝防雷裝置？
戶外配電箱、配電柜建議安裝
7、是否選擇安裝過欠壓電壓保護器？
過、欠壓電壓保護器有單相、三相，工作原理一樣，每次啟動配電箱時都要延時3分鐘，才啟動供電系統。在偏遠地區、供電偶爾不穩地方選用。
8、是否選用過載保護裝置？
如果LED顯示屏應用場所重要，為提前預防電流過大，可設定電流閥值，超過以后產生報警
9、是否選擇剩余電流式火災報警器？
LED顯示屏應用場所若多雨、高溫、通風不好，建議安裝剩余電流式火災報警器
10、電柜需要報警提示嗎？
重要場合顯示屏，需要報警提示。可以是電柜鳴叫、電腦鳴叫、手機振動
11、LED顯示屏需要冷凝處理嗎？
在北方使用的戶外顯示屏，建議有冷凝處理措施，就是屏體停止工作以后，把屏體能內部溫度降下來，接近室外溫度
12、選電柜是否要QN-ZERO零線電流消除器？
對于100m²以上的大屏，要考慮使用零線電流消除器，因?yàn)榱憔€電流會有200A以上，是火災的根源。并且零線電流大，國家不容許，甲方知道后驗收通不過
13、零線要比火線截面積大嗎？
若果沒有選用零線電流消除器，建議零線電纜截面積要與單相火線電纜截面積一樣，或大一號
14、配電柜是否一定要有漏電裝置？
在展廳、學校、樓宇等敏感場所，建議加可調裝漏電保護
15、接入到配電柜電纜要求（很重要）
配電箱要求輸入國家規定的三相電，須是三相五線制（A、B、C、N、PE）。也就是說要求接入專用零線、專用地線。輸出單路，為交流220V，每一路都為3芯線（即L、N、PE）
由于顯示屏工作原理不同于電動機，零線電流是單相火線電流2倍，所以配電箱進線使用國標銅線，零線截面積要比火線截面積最少大一號

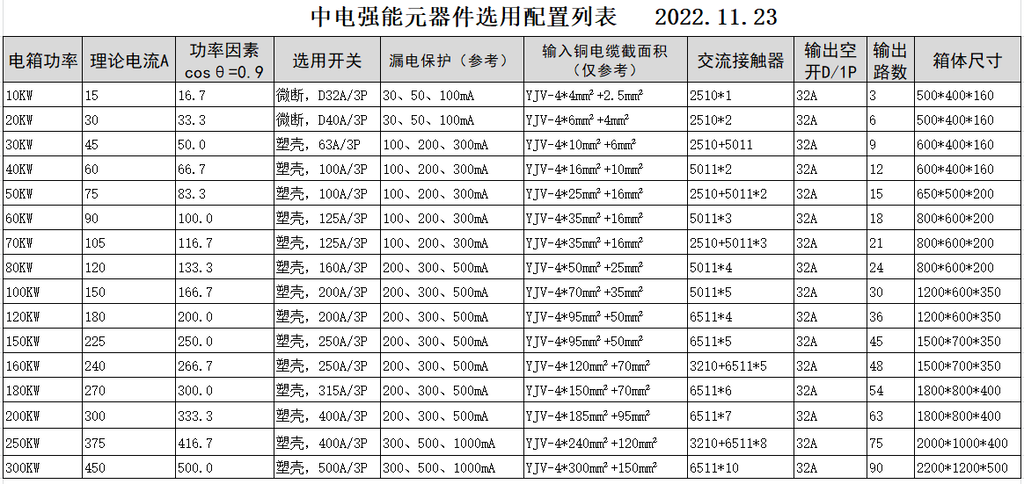

以上是單條裸露敷設參數，電纜穿銅管或塑料管敷設時導線截面積還要考慮、如果是多條導線同時敷設要考慮發熱情況
1、功率的選擇
配電箱功率可根據實際需求訂制，標準有10KW、20KW、40KW、60KW、100KW、120KW、150KW、160KW、180KW、200KW、250KW、300KW 等
2、輸出路數選擇
正常情況，用戶從配電箱接到屏體的電纜是3*2.5mm²，單路輸出電流可達16A，單路輸出功率3.5KW。
10KW配電箱，輸出3路
20KW配電箱，輸出6路
30KW配電箱，輸出9路
40KW配電箱，輸出12路
60KW配電箱，輸出18路
80KW配電箱，輸出24路
100KW配電箱，輸出30路，等等依次類推。
當然要考慮空調、風機、照明的輸出接線問題時，加輸出路數
3、控制方式的選擇（參考）
控制方式有：TIME時控控制、CARD多功能卡控制、PLC控制、APP/e云控制等，選擇哪一種控制方式呢？
時控(TIME)控制(第1代）：最為普通，質優價廉，每天可設定4個以上啟動、關閉時間段。周1到周日時間段可以不同，不足之處是重新改變時間，人要進入屏體操作。適合小的室內顯示屏
時控（TIME）控制（第2代）：除了具有第1代特點以外，主要加了無線（WIFI）控制功能、語音（VOICE）控制功能、煙霧+糊味+火光（SENSOR3）保護功能
多功能卡（CARD）控制：可遠程啟動、關閉顯示屏，有溫度、濕度、亮度提示。聯控、多控不方便。適合普通顯示屏
PLC全智能控制(第1代）：對屏體的控制較為全面，可以單控、多級聯控。可以遠程的手動+時控+自動控制，時時監控屏體用電情況、顯示屏體溫度+濕度、電流+電壓情況，可以實現中控控制，有7重用電保護功能，可以液晶觸摸控制。適合小間距顯示屏、大型顯示屏
PLC全智能控制(第2代）：除了具有第1代特點以外，主要加了過載（LOAD）保護功能、語音（VOICE）控制功能、煙霧+糊味+火光（SENSOR3）保護功能，可以大規模聯控控制
云控制（APP/e）(第1代）：可以實現互聯網控制，可以實現局域網控，可以實現4G網絡控制。手機可以同時控制多臺電柜，電腦同時控制不同地域、不同城市電柜
云控制（CLOUD）(第2代）：除了具有第1代特點以外，可以記錄、查詢不同電柜運行情況，包括人員操作記錄、報警記錄、運行電參數記錄，參數可以長久儲存云端，隨時打印?？梢匀坎煌赜螂姽衤?lián)動控制、加密控制，預報價一些潛在隱患，同時發到手機端
4、室內屏、戶外屏選擇配電箱的區別
戶外屏，一般安裝在樓頂、公園、公路、野外，距離控制室有一定的距離，所以建議選擇多功能卡控制、PLC控制或APP/e云控制防式
戶外屏考慮防雷保護、溫度保護、煙霧保護、脫扣保護，電腦端報警等
室內屏，可以選擇定時控制，PLC控制，簡單安全。在學校、游泳館、人流量大的地方可以使用
室內屏考慮漏電保護、溫度保護、煙霧保護，電腦端報警等
5、是否選擇空調自動啟動器、溫度傳感器、煙霧報警器、全數字顯示表等，要根據實際而定
想節能，最好選用空調自動啟動器，送電后空調才工作
想控制屏體內溫度，最好選溫度傳感器，溫度達到設定值時，屏體內才開始降溫
想安全，最好選用煙霧傳感器、糊味傳感器可以及時切斷屏體供電，防止事態擴大
想清楚顯示屏用電情況，選全數字顯示表，晚上也一目了然，也可以遠程電腦端讀取
6、是否安裝防雷裝置？
戶外配電箱、配電柜建議安裝
7、是否選擇安裝過欠壓電壓保護器？
過、欠壓電壓保護器有單相、三相，工作原理一樣，每次啟動配電箱時都要延時3分鐘，才啟動供電系統。在偏遠地區、供電偶爾不穩地方選用。
8、是否選用過載保護裝置？
如果LED顯示屏應用場所重要，為提前預防電流過大，可設定電流閥值，超過以后產生報警
9、是否選擇剩余電流式火災報警器？
LED顯示屏應用場所若多雨、高溫、通風不好，建議安裝剩余電流式火災報警器
10、電柜需要報警提示嗎？
重要場合顯示屏，需要報警提示。可以是電柜鳴叫、電腦鳴叫、手機振動
11、LED顯示屏需要冷凝處理嗎？
在北方使用的戶外顯示屏，建議有冷凝處理措施，就是屏體停止工作以后，把屏體能內部溫度降下來，接近室外溫度
12、選電柜是否要QN-ZERO零線電流消除器？
對于100m²以上的大屏，要考慮使用零線電流消除器，因?yàn)榱憔€電流會有200A以上，是火災的根源。并且零線電流大，國家不容許，甲方知道后驗收通不過
13、零線要比火線截面積大嗎？
若果沒有選用零線電流消除器，建議零線電纜截面積要與單相火線電纜截面積一樣，或大一號
14、配電柜是否一定要有漏電裝置？
在展廳、學校、樓宇等敏感場所，建議加可調裝漏電保護
15、接入到配電柜電纜要求（很重要）
配電箱要求輸入國家規定的三相電，須是三相五線制（A、B、C、N、PE）。也就是說要求接入專用零線、專用地線。輸出單路，為交流220V，每一路都為3芯線（即L、N、PE）
由于顯示屏工作原理不同于電動機，零線電流是單相火線電流2倍，所以配電箱進線使用國標銅線，零線截面積要比火線截面積最少大一號
以上是單條裸露敷設參數，電纜穿銅管或塑料管敷設時導線截面積還要考慮、如果是多條導線同時敷設要考慮發熱情況
