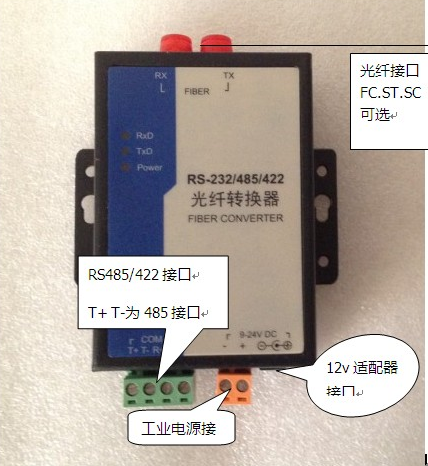

單纖RS485/422轉光纖model（485光貓）
   在工業環境監控中，有許多的485總線和232總線，由于存在復雜的電磁場，而導致整個系統傳輸不穩定，在這種情況下，工程商可以采用光纖的傳輸方式——RS232/485轉光纖，這種方式可以有效的將電磁和共模干擾等屏蔽掉，使得整個485系統 在光信號上面傳輸，從而保證了系統的穩定性和可靠性。BT-277ss光貓是一款可以將485信號（或232）轉換成光纖信號的轉換器，成對的使用，將光纖信號還原成485信號，利用光纖轉換器可以實現遠距離的通信， 這種通信方式多應用于電力數據采集與監控，高速公路監控，LED顯示屏系統 等領域。 BT-277系列是一款RS-232/422/485串行信號通過單模光纖傳輸的工業級產品。該產品克服了傳統串行通信的距離端、抗干擾能力差的缺點，同時也解決了電磁干擾、地環干擾以及雷擊和浪涌的難題，極大的提高了數據通信的可靠性、安全性和保密性。

485光貓特點：
◆光纖接口采用單纖fc接口(SC,ST可選)
◆串口端物理接口為12孔接線柱形式
◆RS-485采用先進的自動流控技術，可自動識別信號流向
◆串口端同時提供RS-232、RS-422和RS-485三種接口（可選），適用范圍更廣
◆串口端自適應RS-232、RS-422和RS-485接口，無外部工作方式選擇開關，使用更簡單、更方便
◆同時提供兩種形式電源接口，接線柱方式和插座方式，實際使用時接哪個都可以
◆提供電源和信號方向（←和→）三個指示燈，方便用戶查看通信狀態
◆外殼為金屬鐵質外殼，堅固、耐用，既可實現面板安裝也可實現工業導軌安裝
性能指標：
◆通信電接口：
   RS-232信號：RXD、TXD、GND（三線全雙工）
   RS-422信號：T+、T-、R+、R-（四線全雙工）
   RS-485信號：D+、D-（兩線半雙工）
◆通信波特率：50bps～1M自適應
◆RS-485流控方式：自動流控
◆RS-422/485端支持點數：32個節點（標準負載情況）
◆RS-422/485通信距離：0～3Km（速率越高距離越短）
◆RS-422/485端保護措施：
   防雷保護容量：600W/ms
   保護開啟電壓：7～8V
   靜電保護電壓：15kV
◆通信光接口：單FC/雙SC接口（FIBER-TX、FIBER-RX）
◆波 長：1310nm
◆適用光纖：9/125μm
◆發射光功率：-6dBm
◆接收靈敏度：-28dBm
◆光纖傳輸距離：0～20Km
◆電源：
   物理接口：同時提供接線柱和插座兩種接口
   電壓范圍：VIN（+8～48VDC），同時還提供一個+12V（DC）電源接口
◆功耗：<0.5W
◆工 作 溫 度：-40℃～85℃
◆濕 度：0～95%（不冷凝）
